Нижние шкафы: 720 мм корпуса — это не высота столешницы
Высоту нижнего ряда складывают из трёх частей. Корпус чаще всего делают 720 мм — под эту высоту рассчитаны типовые фасады, ящики и встраиваемая техника. Ножки регулируются, обычно в пределах 100–150 мм, и спереди закрываются цоколем. Столешницы бывают 26–38 мм, часто — 38 мм.
Отсюда диапазон: 720 + 100 + 26 = 846 мм на самых низких ножках и тонкой столешнице, 720 + 150 + 38 = 908 мм — на самых высоких. На разрезе — частый вариант: ножки 100 мм, столешница 38 мм, рабочая поверхность на 858 мм от пола.
Цоколь обычно ставят с отступом 40–60 мм от плоскости фасадов: так у кухни можно стоять вплотную и не упираться носками.
Типовые размеры одной таблицей
| Что | Типовой размер | Пояснение |
|---|---|---|
| Нижний корпус, высота | 720 мм | без ножек и столешницы |
| Ножки | 100–150 мм | регулируются |
| Столешница, толщина | 26–38 мм | покупается отдельно |
| Рабочая поверхность | ≈ 850–910 мм | сумма трёх строк выше |
| Нижний корпус, глубина | 560 мм | под столешницу 600 мм |
| Верхний корпус, высота | 720 или 900 мм | под потолок — выше |
| Верхний корпус, глубина | 300–350 мм | чаще 300 |
| От столешницы до верхних | 550–650 мм | над плитой — по инструкции вытяжки |
| Ширина модулей | 300–900 мм | типовой ряд — ниже |
| Пенал, высота | 2100–2400 мм | верх обычно ровняют с верхними |
| Модуль под мойку | 600 или 800 мм | минимум — в инструкции мойки |
| Ниша посудомойки | 450 или 600 мм | высота — по паспорту |
| Модуль под духовой шкаф | 600 мм | ниша — по инструкции |
Глубина: корпус 560 мм под столешницу 600
Нижний корпус делают на 40 мм мельче столешницы, потому что спереди к нему добавляется фасад. Корпус 560 мм и фасад 16–18 мм — это 576–578 мм, и столешница 600 мм выступает над фасадами на 22–24 мм. Этого свеса хватает, чтобы капли со столешницы падали мимо дверей.
Если по стене за шкафами идут трубы, корпус отодвигают от стены на их выступ, а столешницу берут глубже, иначе свес пропадёт. Можно поступить наоборот и сделать корпус мельче, но тогда сократятся ящики: направляющие выпускают под определённую глубину корпуса.
Какой высоты сделать рабочую поверхность под ваш рост

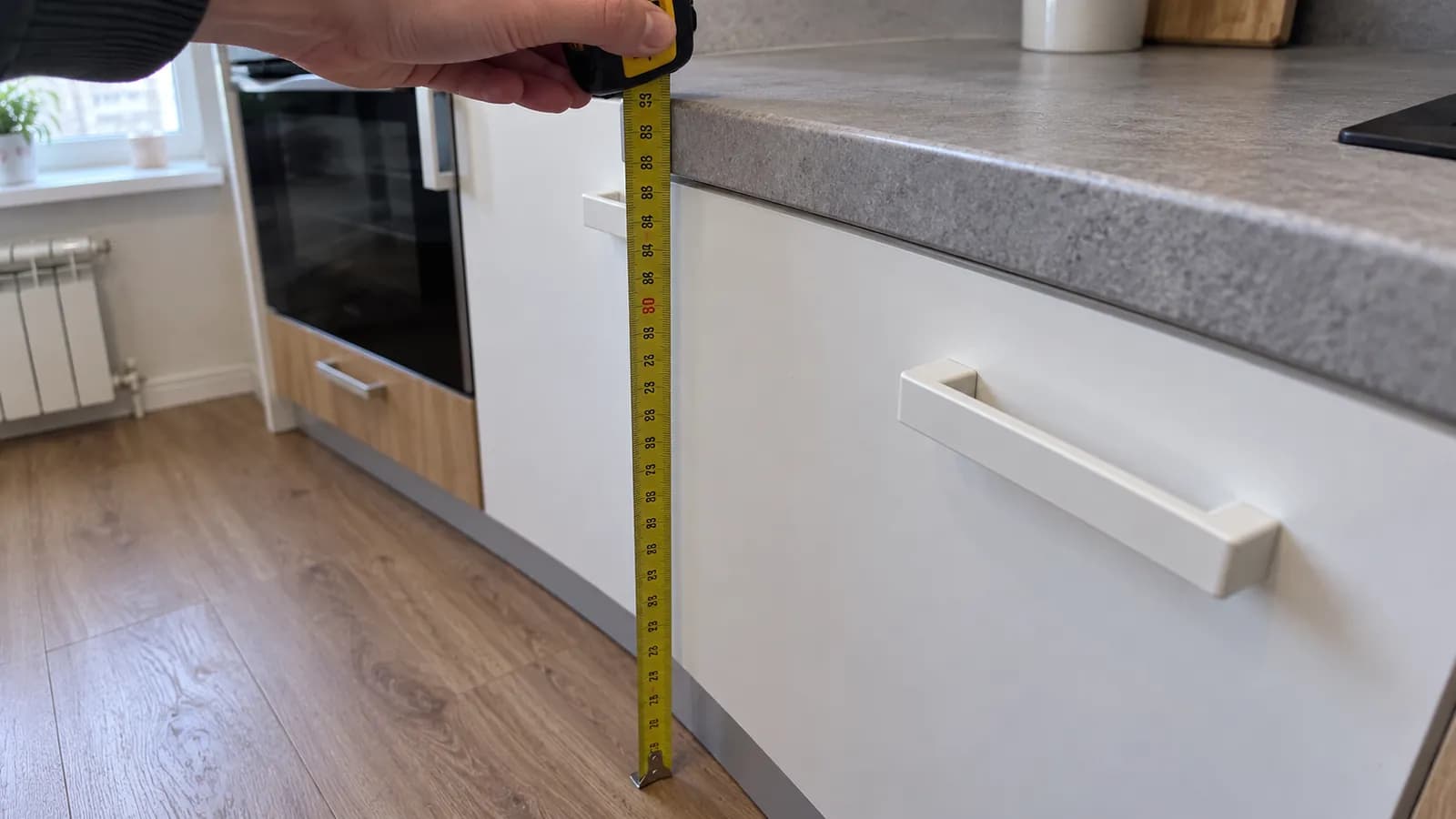

Удобная высота — на 100–150 мм ниже локтя. Встаньте прямо, согните руку под прямым углом и попросите кого-нибудь измерить от пола до локтя — в той обуви, в которой обычно готовите.
Пример: до локтя 1010 мм, значит, рабочая поверхность — 860–910 мм. Возьмём 890. При корпусе 720 мм и столешнице 38 мм ножки нужны 890 − 720 − 38 = 132 мм — в пределах обычной регулировки.
Если готовят двое разного роста, ориентируются на того, кто чаще стоит у плиты. Если по локтю выходит выше 910 мм, регулировки ножек не хватит: поднимают сам корпус, а вместе с ним меняются фасады и ниша посудомойки — проверьте её по паспорту.
Верхние шкафы: высота, глубина и сколько оставить над столешницей
Низ верхних шкафов вешают на 550–650 мм выше столешницы: ниже — мешают работать и закрывают свет, выше — до верхней полки не дотянуться. Глубина — 300–350 мм; глубже обычно не делают, иначе шкаф нависает над головой.
Высоту корпуса выбирают по потолку. При рабочей поверхности 858 мм и зазоре 600 мм низ верхних окажется на 1458 мм от пола, а дальше всё зависит от высоты корпуса:
| Высота верхних, мм | Верх от пола, мм | До потолка 2700 мм |
|---|---|---|
| 720 | 2178 | 522 мм |
| 900 | 2358 | 342 мм |
При потолке 2700 мм шкафы 900 мм оставляют сверху 342 мм — их закрывают антресолью или оставляют открытыми. Шкафы под потолок делают по замеру, и тогда важно, что потолок бывает разной высоты у разных углов.
Над варочной панелью общий ряд не годится. Инструкции к вытяжкам обычно требуют от плиты до вытяжки не меньше 650 мм для электрической панели и 750 мм для газовой, а при зазоре 600 мм получится меньше. Поэтому модуль с вытяжкой делают короче: низ — на 858 + 650 = 1508 мм, корпус до общего верха — 2358 − 1508 = 850 мм. Для газа низ уже 1608 мм. Точное расстояние — в инструкции к вашей вытяжке.
Ширины модулей: типовой ряд
| Ширина, мм | Что обычно ставят |
|---|---|
| 150–200 | бутылочница, узкое карго |
| 300 | узкий шкаф, карго, полки для противней |
| 400 | ящики, полки |
| 450 | посудомоечная машина шириной 45 см, ящики |
| 500 | ящики, полки |
| 600 | мойка, духовой шкаф с варочной панелью, посудомоечная машина 60 см, ящики |
| 800 | мойка с крылом или двумя чашами, широкие ящики, сушка в верхнем ряду |
| 900 | широкие ящики, угловые модули |
Ширину не обязательно брать из ряда: детали мы пилим в любой размер. Но ящики, сушки и карго выпускают под типовые ширины, поэтому нестандартным лучше делать модуль с полками, а не с выдвижной фурнитурой.
Пример ряда на стену 3500 мм, ширины в миллиметрах: добор у стены — 50, ящики — 400, духовой шкаф под варочной панелью — 600, ящики в рабочей зоне — 600, мойка — 800, посудомоечная машина — 450, пенал — 600. Над нижним рядом — верхние шкафы высотой 900 мм тех же ширин, он на схеме ниже.
Шкафы под технику и мойку
- Мойка: модуль 600 или 800 мм. Минимальную ширину шкафа производитель пишет в инструкции мойки — с неё и начинают.
- Посудомоечная машина: ниша 450 или 600 мм. По высоте ниша — от пола до низа столешницы, при корпусе 720 мм и ножках 100–150 мм это 820–870 мм. Диапазон установки машины — в её паспорте, сверьте его с высотой ножек.
- Духовой шкаф: в модуль 600 мм под варочную панель или в пенал. Ниша обычно около 560 мм в ширину и 600 мм в высоту, точнее — в инструкции, там же вентиляционный зазор.
- Стиральная машина под столешницей: отдельностоящие модели обычно около 850 мм высотой. На ножках 100 мм ниша выйдет 820 мм — машина не пройдёт; на ножках 150 мм — 870 мм, с запасом 20 мм.
- Холодильник: встраиваемый — в пенал, ниша по паспорту; отдельностоящему — место с зазорами по инструкции и запасом, чтобы дверь открылась больше чем на 90°.
- Вытяжка: не уже варочной панели, расстояние от плиты — по инструкции.
Пенал: 2100–2400 мм
Высокий шкаф-пенал — под встраиваемый холодильник, духовку на уровне глаз или кладовую. Его верх обычно ровняют с верхом верхних шкафов, поэтому высота корпуса — это верх верхних минус ножки: при верхних 720 мм — 2178 − 100 = 2078 мм, при 900 мм — 2358 − 100 = 2258 мм. Глубину берут как у нижних, 560 мм, чтобы фасады стояли в одну линию.
Боковины пенала длинные, но в формат присадки цеха — до 1200 мм по одной стороне и до 2770 мм по другой — входят, так что отверстия под полкодержатели, петли и стяжки в них сделает станок. Подробности — в условиях присадки.
Угловые модули
- Нижний Г-образный: по стенам обычно 900 × 900 или 1000 × 1000 мм, фасад из двух створок, соединённых петлёй.
- Верхний Г-образный: чаще всего 600 × 600 мм.
- Угловой с глухой частью: прямой модуль шириной 1000–1200 мм, часть которого уходит в угол под соседний ряд; дверь — только на открытой части. Под такие модули выпускают поворотные и выдвижные механизмы.
Между угловым модулем и соседним рядом ставят добор 50–100 мм, иначе ручки соседних фасадов сцепятся. Почему так и как его посчитать — в статье об ошибках в проекте. Весь путь от замера до деталей — в статье «Как спроектировать кухню самому».
Типовые размеры удобно проверить на своей комнате в онлайн-конструкторе (бета): типовые ширины там — только старт, размер любого модуля задаётся до миллиметра, а цена деталей считается по тарифам цеха.
