1. Стены неровные, а плинтус съедает место
Модуль — жёсткий прямоугольник, стена — нет. Если её завалило на 10–15 мм, ряд, придвинутый вплотную, встанет со щелью сверху или снизу, а между столешницей и стеной появится клин. Шкаф с боковинами до пола упрётся низом в плинтус и отойдёт от стены на его толщину. Кухонные модули на ножках обычно проходят над плинтусом, но если плинтус выше ножек — та же история.
В проекте: стену мерят на трёх высотах и берут меньшую длину — как это делать, рассказано в статье «Как спроектировать кухню самому». У стен закладывают доборы и фальшпанели, которые подрезают по месту при сборке. Плинтус за мебелью снимают или подрезают под него задний нижний угол боковины.
2. В углу дверь упирается в ручку соседнего фасада

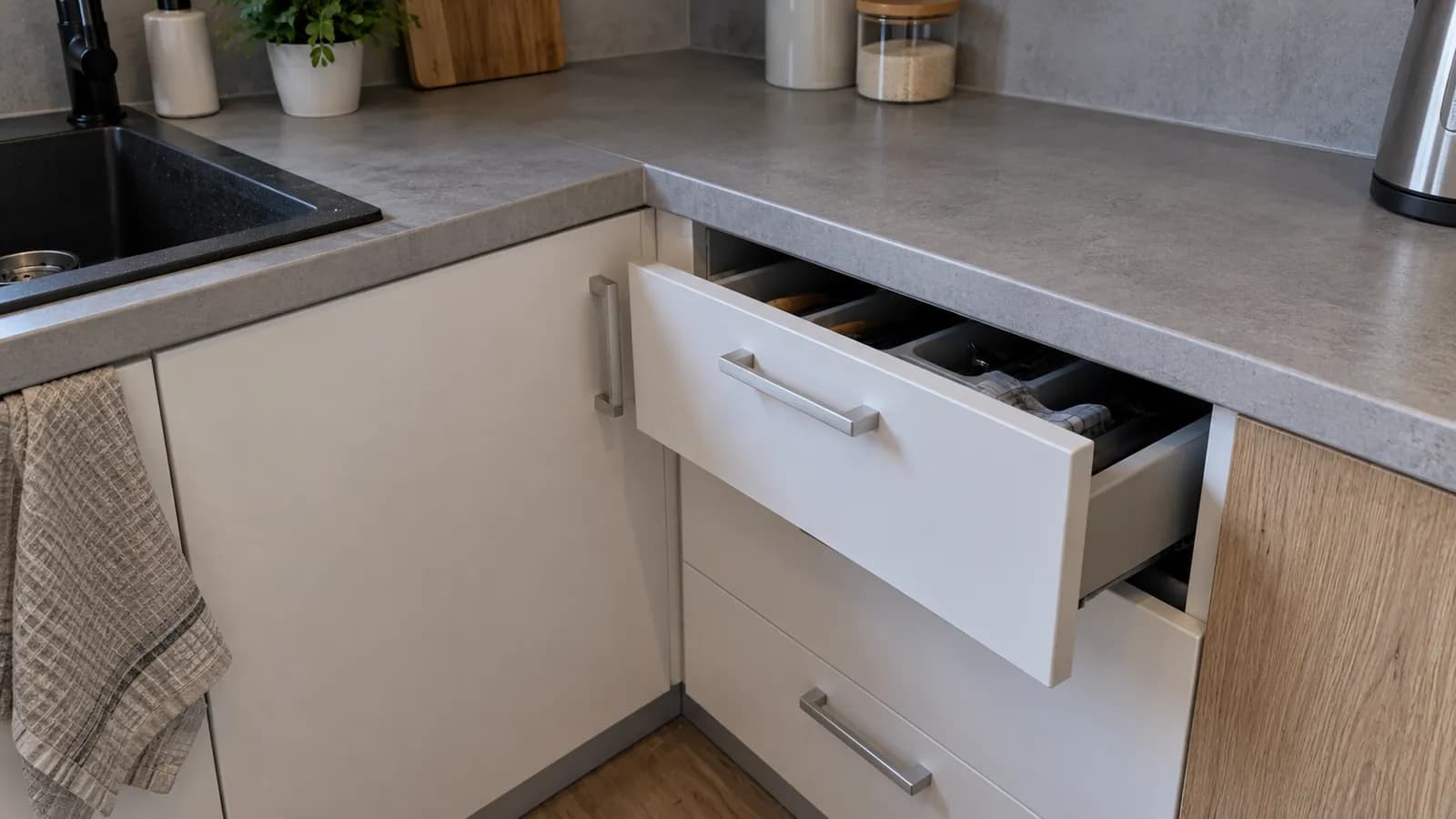

Два ряда сходятся в углу: у корпусов глубиной 560 мм с фасадами 18 мм плоскость фасадов каждого ряда стоит в 578 мм от стены, и первые двери обоих рядов оказываются рядом под прямым углом. Ручка одной торчит прямо туда, куда открывается другая, а дверь, открываясь, ещё и выходит вбок примерно на свою толщину. Без добора обе двери не откроются полностью, а ящики не выдвинутся.
В проекте: между угловым модулем и соседним рядом ставят добор — полосу из плиты в плоскости фасадов. Ширина — вылет ручки, толщина фасада и запас: 35 + 18 + 10 = 63 мм, округляем до 70. Обычно добор выходит 50–100 мм; с ручками-кнопками или без ручек можно меньше, с длинными скобами — больше.
3. Дверь открывается в стену, окно или холодильник
То же самое бывает не только в углу. Крайний модуль у стены: дверь с петлями со стороны стены ударится ручкой в стену и не откроется на 90°. Верхний шкаф у окна: дверь упрётся в откос. Отдельностоящий холодильник в торце ряда: его дверь должна открываться больше чем на 90°, иначе не выдвинуть ящики, — зазор у стены указан в его инструкции.
В проекте: для каждой двери проверьте, куда она открывается и что стоит на её пути. Помогают добор у стены, петли на другой стороне двери или ящик вместо двери.
4. Ящик не входит в проём
Короб ящика считают не от ширины модуля и не от фасада, а от проёма между боковинами минус зазор под направляющие. Модуль 600 мм из плиты 16 мм даёт проём 600 − 2 × 16 = 568 мм. Если направляющим нужно по 13 мм на сторону, наружная ширина короба — 568 − 2 × 13 = 542 мм.
Зазор у каждой системы свой: у шариковых направляющих одна формула, у скрытых и у металлических боковин ящика — другие, иногда с поправкой на толщину дна. Берите её из каталога именно той модели, которую покупаете, и проверяйте ещё длину направляющей: она должна поместиться в глубину корпуса вместе с задней стенкой.
5. Петли не под наложение фасада
Накладная петля — фасад закрывает торец боковины целиком, полунакладная — две двери делят одну боковину, вкладная — фасад утоплен в корпус. Перепутали тип — дверь либо не закроет торец, либо закроет половину соседнего.
В проекте: тип петли выбирают по тому, как дверь стоит относительно боковины, а количество — по высоте и весу двери, по таблице производителя. Чашку петли Ø35 мм сверлят в фасаде; глубину берите из каталога петли, но не 14–15 мм в плите 16 мм — ламинат с лицевой стороны вспучит. В прайсе такое отверстие идёт строкой «33–40 мм»: 30 ₽ по партнёрскому тарифу и 45 ₽ по розничному за штуку.
6. К размеру детали прибавили кромку
Размер в деталировке пишут готовый, уже с кромкой: станок с прифуговкой сам снимает торец перед наклейкой. Если прибавить кромку «на всякий случай», фасад 596 мм с кромкой 2 мм по бокам превратится в 596 + 2 × 2 = 600 мм. Зазор между соседними дверями был 4 мм — станет ноль, двери будут тереться.
Подробно — в статье «Почему размер детали указывается с учётом кромки». Отдельный случай — детали с фрезеровкой: их кромят последними, и кромка там добавляется к габариту.
7. Высокий шкаф не поднять из лёжа
Шкаф собирают лёжа, а потом поднимают. Пока он поворачивается, его верхний угол описывает дугу, и в высшей точке шкаф занимает не свою высоту, а диагональ боковины: √(высота² + глубина²). У шкафа 2400 × 600 мм это √(2400² + 600²) ≈ 2474 мм. Под потолок 2500 мм он пройдёт с запасом 26 мм — на люстру и неровный пол этого почти нет.
Тот же шкаф высотой 2450 мм даёт диагональ 2522 мм и в потолок 2500 мм не встанет вовсе. Предел для этого потолка при глубине 600 мм — около 2426 мм, и брать лучше с запасом ниже.
В проекте: посчитайте диагональ до заказа. Если не проходит, корпус делают ниже и добавляют сверху отдельную антресоль либо собирают шкаф стоя, на месте.
8. Отверстие стоит там, где станок его не сделает
Присадку цех делает по чертежу, но не в любой детали. Не сверлим детали 8 и 10 мм, ламинированный ХДФ, детали меньше 100 × 60 мм и детали вне формата станка — больше 1200 мм по одной стороне или 2770 мм по другой. В торец — только Ø5 и Ø8 глубиной до 40 мм. Отверстие, попавшее в такую деталь, просто не появится, и выяснится это на сборке.
В проекте: пройдитесь по деталям с отверстиями и сверьте их с условиями присадки. Вырезы под розетку и трубу в задней стенке закладывайте на сборку, а глубину отверстия по пласти в плите 16 мм не ставьте 14–15 мм — с обратной стороны вспучит ламинат.
9. Рисунок смотрит в разные стороны, а плиту докупили позже
Рисунок древесного декора идёт вдоль первого размера детали в деталировке. Записали одну дверь как 716 × 396, а соседнюю как 396 × 716 — и рядом встанут фасады с вертикальными и горизонтальными полосами. Как этого избежать — в статье о направлении текстуры.
Вторая беда видимых деталей — разные партии плиты. Лист, купленный через месяц, может отличаться оттенком, и на соседних фасадах это заметно. Плиту на фасады и видимые боковины берут сразу на весь проект, с запасом; подробнее — о разнотоне.
10. Ниша под технику — по каталогу, а не по паспорту
Ширина духового шкафа в каталоге, обычно 595 мм, — это его лицевая панель, а корпус, который уходит в нишу, уже. Посудомоечной машине нужна ниша определённой высоты, холодильнику в пенале — зазоры на вентиляцию. Размеры ниши всегда даны в инструкции по монтажу, отдельно от габаритов техники.
В проекте: купите технику или хотя бы выберите модели до раскладки модулей и стройте ниши по их инструкциям. Типовые размеры модулей — в статье о размерах кухонных шкафов.
11. Розетки и выводы оказались за модулями
Розетка, которая была удобна на голой стене, после сборки оказывается за задней стенкой посудомойки или посередине боковины. Многие инструкции к встраиваемой технике требуют, чтобы вилка оставалась доступной, — тогда розетку выносят в соседний модуль.
В проекте: нанесите все розетки, выводы воды и канализации на план и проверьте, в какой модуль они попадают. Вырезы под них в задней стенке делают при сборке: ламинированный ХДФ мы не сверлим и не фрезеруем. Вырез под трубу в боковине нижнего модуля из ЛДСП можно заказать фрезеровкой.
12. Верхние шкафы вешают на гипсокартон без закладных
Даже пустой верхний шкаф 600 × 720 × 300 мм из ЛДСП 16 мм весит около 15 кг — плита 16 мм тянет примерно на 11 кг на квадратный метр. С посудой он становится заметно тяжелее, а держит его узкая полоса стены под навесами.
В проекте: если стена из гипсокартона, закладные из бруса или фанеры ставят за обшивку до того, как её закроют, и отмечают, где они. Если обшивка уже готова — крепёж выбирают по допустимой нагрузке для пустотелых стен, по данным производителя крепежа.
Проверка перед заказом
- Длина каждой стены взята по меньшему из трёх замеров, у стен заложены доборы.
- В каждом углу есть добор шириной не меньше вылета ручки плюс толщина фасада, каждая дверь открывается на 90° и больше.
- Короб ящика посчитан по каталогу направляющих, тип петель совпадает с наложением фасадов.
- Размеры в деталировке — готовые, кромка к ним не прибавлена.
- Диагональ высоких шкафов меньше высоты потолка; отверстия стоят только в деталях, которые станок может присадить.
- Первый размер фасадов — вдоль рисунка, плита на видимые детали — из одной партии.
- Ниши — по инструкциям техники, розетки и выводы не спрятаны за модулями.
- Под верхними шкафами — стена, которая выдержит нагрузку.
Часть таких ошибок ловит наш онлайн-конструктор (бета): он проверяет проект и показывает замечания — что не встаёт, где модули конфликтуют, — и подсказывает, если над столешницей нет розеток или мойка далеко от вывода воды. Технику в нём ставят по схеме встройки: из библиотеки моделей или по числам из паспорта. Но кривизну ваших стен он не знает и считает от тех размеров, что вы ввели, поэтому замер и сверка с инструкцией к технике остаются на вас. Остальные проверки деталировки — в памятке перед заказом.
