Чем наш конструктор отличается от обычных
Большинство онлайн-конструкторов кухонь и шкафов собирают проект из готовых модулей: шкаф 400, 600 или 800 мм, высота — как в каталоге. Стена 2380 мм? Значит, модули на 2200 и щель, которую закрывают планкой, или модуль на 2400, который не встанет. Так устроено производство серийной мебели: модули сделаны заранее, а конструктор только раскладывает их по стене.
Мы пилим детали под каждый заказ, поэтому и в конструкторе размер не выбирают, а задают. Ширина, высота и глубина любого модуля — в миллиметрах: 637, 2378, 412 — сколько нужно. Шкаф встаёт в нишу ровно, а не «около», кухня занимает стену целиком, а не до ближайшей кратной ширины.
Конструкторы кухонь у мебельных магазинов к тому же показывают цену готовой мебели: с наценкой, доставкой и сборкой. Это удобно, если покупаете кухню целиком у них.
Мы — цех: пилим плиту, клеим кромку, сверлим присадку. Поэтому наш конструктор считает другое — сколько стоят детали, из которых вы соберёте мебель сами или отдадите сборщику. В цене нет замера, проекта от дизайнера и монтажа, и именно за счёт этого она ниже. Взамен вы сами отвечаете за размеры и за сборку.
Конструктор в бете. Он уже считает и проверяет проект, но у части фурнитуры пока нет цены, и кое-что мы доделываем прямо сейчас. Если что-то работает не так, как вы ждёте, напишите менеджеру — это нам тоже полезно.
Как устроен экран
Конструктор устроен как программы, в которых работают мебельщики: всё на одном экране, без шагов. Сверху — меню и панель инструментов. Слева — вкладки «Библиотека», «Отделка», «Помещение» и «Структура», справа — «Свойства», «Смета» и «Замечания». Под сценой — виды: перспектива, аксонометрия, план и каждая стена отдельно. Показывать мебель можно каркасом, наброском, цветом или с текстурами декоров.
Мышь: левая кнопка выбирает и тянет модуль, по пустому месту — вращает сцену; правая открывает меню того, что под курсором; колёсико приближает, а щелчок колёсиком открывает фасады. Все клавиши — в меню «Справка», там же короткий тур «Освойтесь за минуту».
Сначала — комната по замеру
Новый проект начинается с вопроса, что делаем: кухню, шкаф, гардеробную, прихожую, тумбу, комод или стеллаж — или свой проект, где кухня и шкафы стоят в одной комнате. Почти всё начинается с помещения: на вкладке «Помещение» задают прямоугольную или Г-образную комнату, ширину, глубину, высоту потолка и толщину стен.
Дальше комнату правят прямо на плане: стены и углы тянут мышью, длину стены вводят числом, а свой контур комнаты, выступ или нишу можно нарисовать. На план ставят окна, двери, перегородки, короба, колонны, стояки и радиаторы, а ещё розетки, выключатели, выводы воды и канализации, газ и вентиляцию — по ним потом проверяют, где встанут мойка и плита.
Это не формальность. Модуль встаёт к конкретной стене, и конструктор знает, сколько на ней осталось места, — в библиотеке так и написано: «У стены 1 свободно: внизу 0 мм, вверху 0 мм». Если комнату задать «на глаз», кухня в конструкторе сойдётся, а на месте упрётся в откос окна или трубу. Что и где мерить, разобрано в статье как спроектировать кухню самому, а для шкафа в нише — отдельно.
Модули из библиотеки
Библиотека кухни разбита на нижние, верхние, пеналы, угловые, «Технику и мойки» и «Ещё» — доборы, боковые панели, короб для труб. Среди нижних есть модули с дверью и полкой, с двумя дверями, с ящиком и дверью, с двумя–четырьмя ящиками, под мойку, под варочную панель, под духовку, под посудомоечную машину и мини-холодильник, ниша под плиту, карго и шкаф под мусорные вёдра. У верхних — с дверями, подъёмные, под технику, открытые и антресоли.
Щелчок по карточке ставит модуль к выбранной стене, а можно перетащить его на место; с Ctrl он встанет свободно — например, островом. Ширину в библиотеке не выбирают: модуль встаёт типовым, а дальше его тянут за края на сцене или вводят ширину, высоту и глубину в миллиметрах — любые. Створки, петли и направляющие подстраиваются под размер: растянули дверцу шире 600 мм — конструктор сам сделает её двустворчатой.
Пустое место у стены можно заполнить одной командой — меню «Мебель» → «Заполнить свободное у стены»: конструктор поставит туда модули равной ширины. Там же — «Верхние над всеми нижними».
Чтобы не начинать с пустой комнаты, есть шаблоны: прямая кухня, угловая кухня и распашной шкаф. Шаблон расставляет модули по стене, а дальше вы меняете их как угодно.
Размеры, вид стены и проверка
Щелчок по модулю открывает справа его свойства: ширина, высота, глубина вместе с фасадом, высота от пола, стена, отступ от её начала и сколько свободно слева и справа; на соседних вкладках — фасад и наполнение. Правая кнопка по модулю — меню: открыть фасады, декор фасада, заменить на другой модуль, копия рядом, повернуть, отразить петли на другую сторону, закрепить на месте, комментарий.

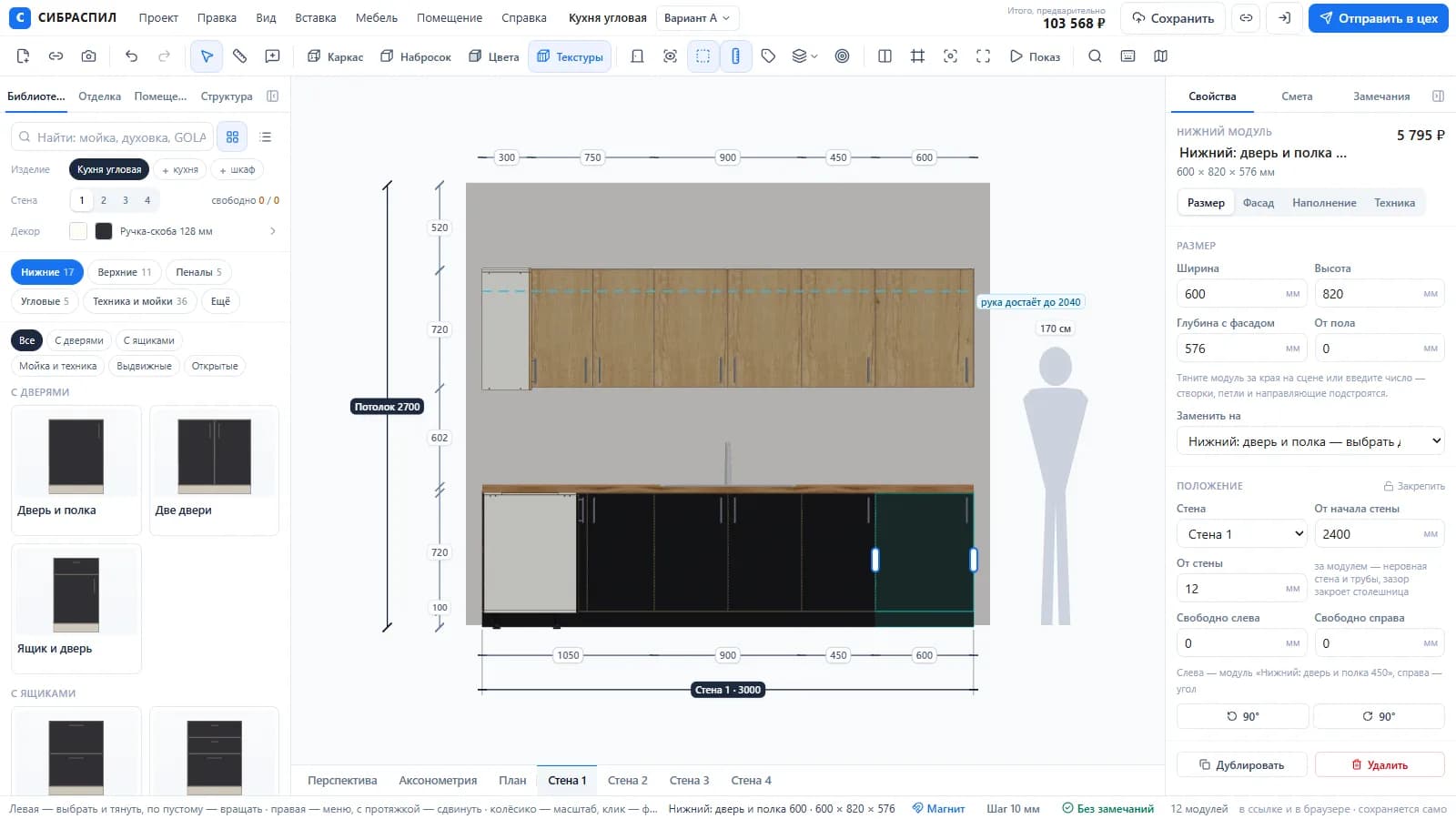

Вид «Стена 1» (и так по каждой стене) показывает стену спереди, как на чертеже: высоту ножек, корпусов, фартук между нижними и верхними шкафами, сколько остаётся до потолка. По нему удобно сверить проект с замером. Ещё есть план сверху, аксонометрия, рулетка для любого расстояния, «открыть все фасады» и рентген, чтобы увидеть наполнение. Снимок вида сохраняется в PNG.
Конструктор проверяет проект: на вкладке «Замечания» — ошибки и советы, щелчок по строке выделяет модуль. Советы — о том, что легко забыть: дотянется ли мойка до вывода воды, есть ли розетки над столешницей, стоит ли над варочной панелью модуль под вытяжку, не далеко ли посудомойка от мойки.
Ящики сразу стоят на направляющих Hettich Quadro V6, другую серию выбирают в меню модуля. Короб ящика конструктор считает по выбранной серии: у направляющих разная монтажная ширина, подробнее об этом — в статье про фурнитуру.
Отделка, ручки и варианты
На вкладке «Отделка» выбирают декор фасадов и корпуса для всего проекта — ЛДСП EGGER и Томлесдрев из наличия цеха — и ручки: скобу, профиль GOLA или открывание нажатием. Одному модулю декор меняют правой кнопкой → «Декор фасада». Там же видно, сколько квадратных метров плиты каждого декора и погонных метров кромки уходит на проект.
Готовые сочетания — «Белая классика», «Скандинавия», «Графит и дуб» и другие — меняют фасады, корпус, столешницу и ручки одним щелчком, а цена сочетания для вашего проекта видна до щелчка. Верхние шкафы можно сделать другим цветом, чем нижние.
Чтобы сравнить два решения — другой декор или другую раскладку, — сделайте вариант: кнопка «Вариант A» рядом с названием проекта → «Новый вариант из текущего». «Сравнить варианты» покажет их рядом таблицей.
Своя техника — по схеме встройки
В библиотеке кухни есть раздел «Техника и мойки»: духовые шкафы, микроволновки, холодильники, посудомоечные машины, варочные панели и вытяжки Bosch, Siemens, Electrolux, Gorenje, Kuppersberg, Weissgauff и Maunfeld с размерами из инструкций по встройке производителей. Выбрали модель — модуль встаёт уже подогнанным под её нишу.
Вашей модели в списке нет — поставьте модуль под технику и введите в его свойствах числа со схемы встройки из паспорта. Если прибор не встаёт, конструктор скажет, что поправить: например, поднять нижние под высокую посудомойку. Сам прибор в смету не входит — технику вы покупаете сами.
Шкаф, комод, стеллаж — в том же редакторе
Отдельного редактора шкафа больше нет: шкаф собирается так же, как кухня. Начните с шаблона «Распашной шкаф» или на стартовом экране выберите шкаф, гардеробную, прихожую или «Тумбу, комод, стеллаж».
В библиотеке шкафа — шкафы с одной и двумя дверями, со штангой и полками, с двумя штангами, с ящиками; стеллажи открытые и с дверями внизу, антресоли, комоды и тумбы, в том числе под ТВ. Наполнение — на вкладке «Наполнение» в свойствах модуля: готовые варианты, число колонок и рядов, высоты рядов числом, а полку и стойку можно тянуть мышью. Двойной щелчок по модулю открывает наполнение сразу.
Что входит в цену, а что нет

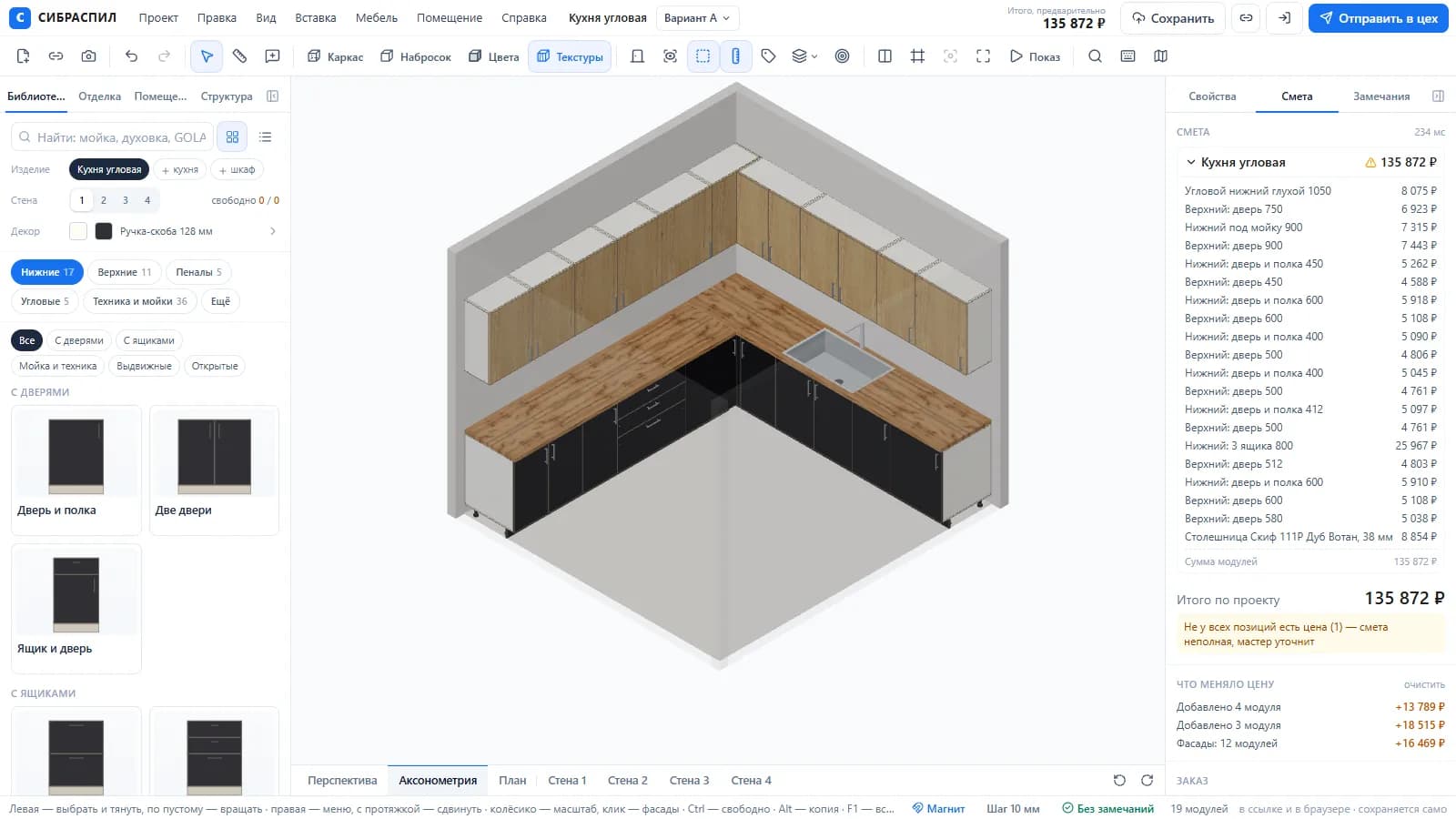

Итог виден справа вверху, подробно — на вкладке «Смета»: каждое изделие и каждый модуль своей строкой. Считает она по ценам справочника цеха — плита листами из карты раскроя, кромка, распил, кромкооблицовка, присадка, пазы и фурнитура, у которой есть цена. После каждой правки видно, на сколько она изменила сумму, — в строке «Что меняло цену».
Если у какой-то позиции цены пока нет, конструктор этого не прячет: смета помечена «Не у всех позиций есть цена — смета неполная», а в PDF такая позиция стоит строкой «нет цены». Обычно это часть фурнитуры, её цену уточнит менеджер.
- Не входит: сборка и монтаж, замер, доставка — своей машины у нас нет, перевозчика можем вызвать за ваш счёт (подробнее).
- Не входит: мойка, смеситель и техника — их покупаете вы.
- Столешницу конструктор кладёт на нижние модули сам — Скиф или Slotex — для вида и расчёта, в смете она идёт отдельной строкой с предварительной ценой. Столешницы мы сейчас не изготавливаем, её покупают отдельно; чтобы видеть цену без неё, выберите «Без столешницы» в меню «Мебель» → «Общие настройки изделия».
- Цена в конструкторе предварительная. Окончательную сумму и срок называет менеджер, когда проверит проект. Для частных заказов действует розничный тариф: минимальная сумма заказа — 5 000 ₽ без учёта стоимости материалов.
PDF и модель для Базиса

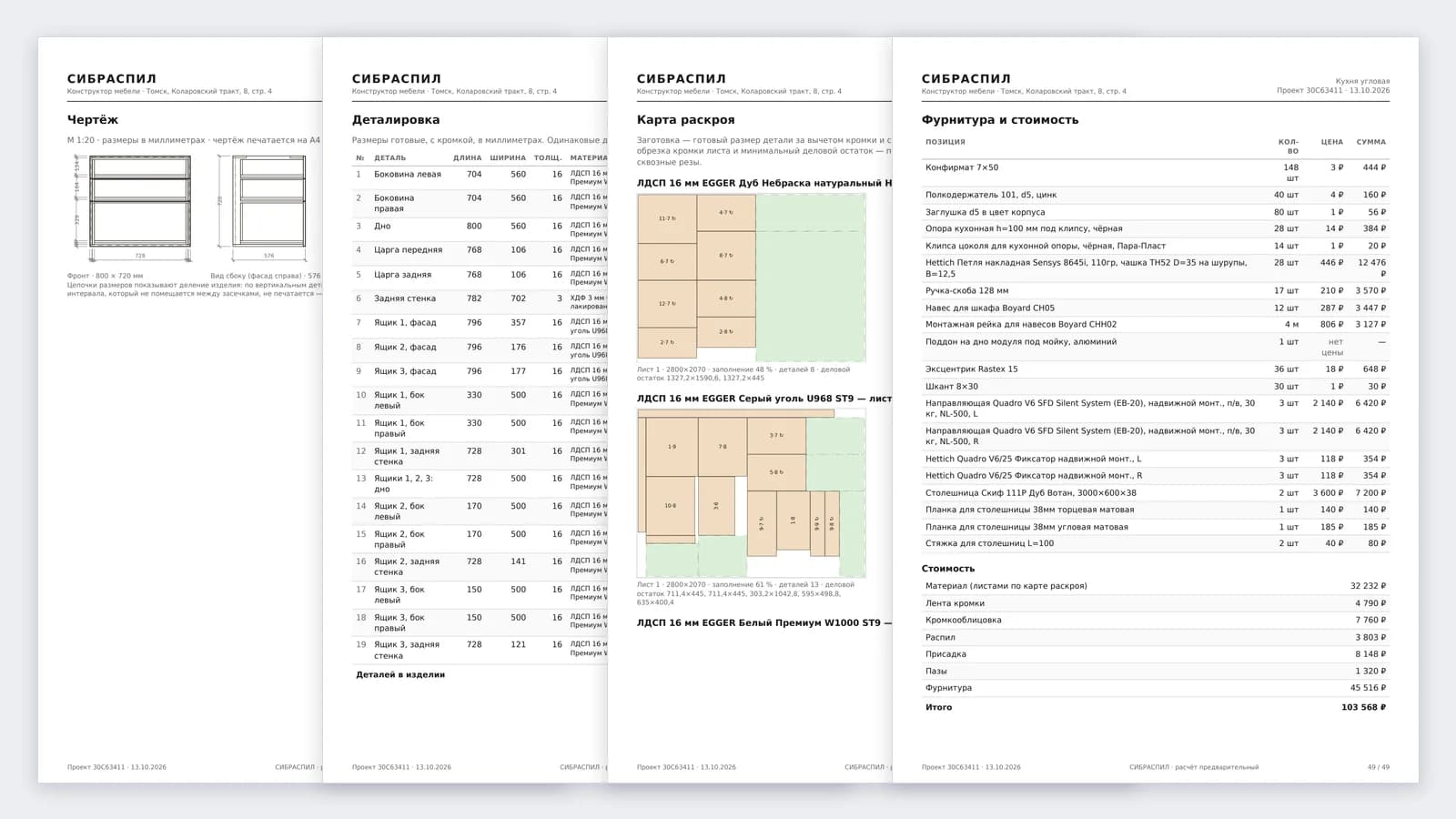

Кнопка «PDF» на вкладке «Смета» или меню «Проект» → «Скачать PDF для заказчика» собирают документ на весь проект. На первой странице — модули с размерами и ценой и ссылка на проект. Дальше у каждого модуля чертёж в масштабе, деталировка с кромкой и карта присадки, в конце — карта раскроя по листам, фурнитура и стоимость. PDF бесплатный и скачивается без входа: по нему удобно собирать — видно, какая деталь куда идёт, — и он пригодится нам при заказе.
Если вы или ваш мебельщик работаете в «Базис-Мебельщике», конструктор отдаёт модель .b3d: каждый модуль — отдельным блоком, детали с материалом и кромкой из справочника цеха, пазы и отверстия присадки. Кнопка «В Базис» рядом с «PDF» и пункт меню «Проект» → «Выгрузка в БАЗИС (.b3d)» работают после входа в личный кабинет и только у проекта без ошибок.
Проект в ссылке и в личном кабинете
Без входа проект хранится в ссылке и в этом браузере и сохраняется сам. Ссылку копирует кнопка со значком цепочки рядом с «Сохранить» или меню «Проект» → «Скопировать ссылку на проект». Есть и ссылка только для просмотра: по ней проект откроют, но править смогут только свою копию — удобно показать мастеру или семье.
Кнопка «Сохранить» кладёт проект в личный кабинет конструктора. Войти можно аккаунтом кабинета Сибраспила — паролем или кодом — или завести учётку прямо в конструкторе: телефон или почта и пароль. После этого правки уходят в кабинет сами, а в «Моих проектах» проект открывается с любого устройства, его можно переименовать, удалить или сделать вариант рядом. Там же — «Мои заявки» со статусом.
Как отправить проект в цех
- Проверьте размеры комнаты и модулей по виду стены — лучше один раз сверить с рулеткой, чем потом переделывать — и загляните на вкладку «Замечания».
- Нажмите «Отправить в цех» справа вверху. Откроется форма заявки: имя, телефон и комментарий — например, когда удобно созвониться. Если вы вошли в кабинет, имя и телефон подставятся сами.
- Отправьте заявку: проект с расчётом уходит менеджеру. Вошедшему статус заявки виден в кабинете, в «Моих заявках». Если удобнее мессенджер, под формой есть кнопка «написать в Telegram с готовым текстом».
- Менеджер проверит проект, уточнит декоры, кромку и фурнитуру, назовёт сумму и срок. Дальше заказ идёт как обычно: счёт, согласование технического задания, производство.
Сроки зависят от сезона и операций: только распил — быстрее, с кромкой и присадкой — дольше. Ориентиры по дням есть в статье о сроках изготовления.
Чего конструктор пока не умеет
- Не заменяет замер. Он считает от тех размеров, что вы ввели. Ошибка в замере — ошибка в деталях.
- Знает не всю технику. В библиотеке — несколько десятков популярных моделей; для остальных размеры ниши вводят по паспорту, и сверять их с инструкцией своей модели всё равно нужно.
- Декоры — только ЛДСП из наличия цеха. Если нужного нет, соберите проект в похожем и напишите менеджеру, какой декор нужен на самом деле, — все декоры есть в каталоге.
- Модель для Базиса — без фурнитуры: петли, направляющие и конфирматы в ней только отверстиями, список фурнитуры — в PDF. Выгрузка новая: если файл откроется не так, как ждёте, напишите нам.
- Пароль своей учётки конструктор пока не восстанавливает: забыли — войдите аккаунтом кабинета Сибраспила или напишите нам.
- На телефоне работает — сцена на весь экран, панели выезжают шторкой снизу, — но собирать кухню удобнее на компьютере с мышью.
Если проект уже есть в «Базис-Мебельщике» или в виде деталировки, конструктор не нужен: такие заказы оформляются через Базис Облако или файлом B3D.
