Тип петли зависит от того, как фасад ложится на боковину
Петлю берут под решение, как фасад стоит относительно корпуса. Вариантов три, разницу видно сверху, на разрезе.
Накладная — фасад лежит на торце боковины и закрывает его почти целиком. В модуле 600 мм из ЛДСП 16 мм накладной фасад обычно делают 596 мм: по 2 мм с каждой стороны уходит на зазор, и торец закрыт на 14 мм из 16. Самый частый вариант и на кухне, и в шкафу.
Полунакладная — когда на одну боковину приходятся два фасада, например на среднюю перегородку шкафа. Каждый заходит на торец примерно наполовину: по 7 мм при зазоре между фасадами 2 мм.
Вкладная — фасад стоит внутри корпуса, вровень с торцами боковин, и поэтому меньше проёма: 564 мм в проёме 568 мм. Зазоры по периметру на виду, так что корпус под такие фасады собирают особенно ровно.
| Петля | Как стоит фасад | В примере: модуль 600 мм, ЛДСП 16 мм | Плечо петли |
|---|---|---|---|
| Накладная | на торце боковины | фасад 596 мм, закрывает 14 мм торца | прямое |
| Полунакладная | два фасада на одной боковине | каждый закрывает около 7 мм | с изгибом |
| Вкладная | внутри корпуса, вровень с боковинами | фасад 564 мм в проёме 568 мм | с большим изгибом |
Частая ошибка — одинаковые петли на весь проект. В шкафу с перегородкой посередине крайние двери висят на накладных петлях, а две средние — на полунакладных: с накладными они упрутся друг в друга.
Отверстие под чашку: 35 мм, остальное — по схеме петли
Чашка мебельной петли обычно круглая, Ø35 мм, её врезают в фасад с обратной стороны. Глубина отверстия — как правило 11–13 мм, отступ от края фасада — несколько миллиметров, и от него тоже зависит наложение. Оба числа берите из схемы своей петли: у разных производителей и серий они отличаются.
Петлям под запрессовку рядом с чашкой нужны ещё два маленьких отверстия под дюбели, петлям на саморезах — нет. Ответную планку ставят на боковину на саморезы или на евровинты в отверстия Ø5 мм; у многих планок они стоят в 37 мм от переднего края и в 32 мм друг от друга, но и это сверяют по схеме. Крайние петли обычно ставят в 80–120 мм от верха и низа фасада — так, чтобы планка не попала на полку.

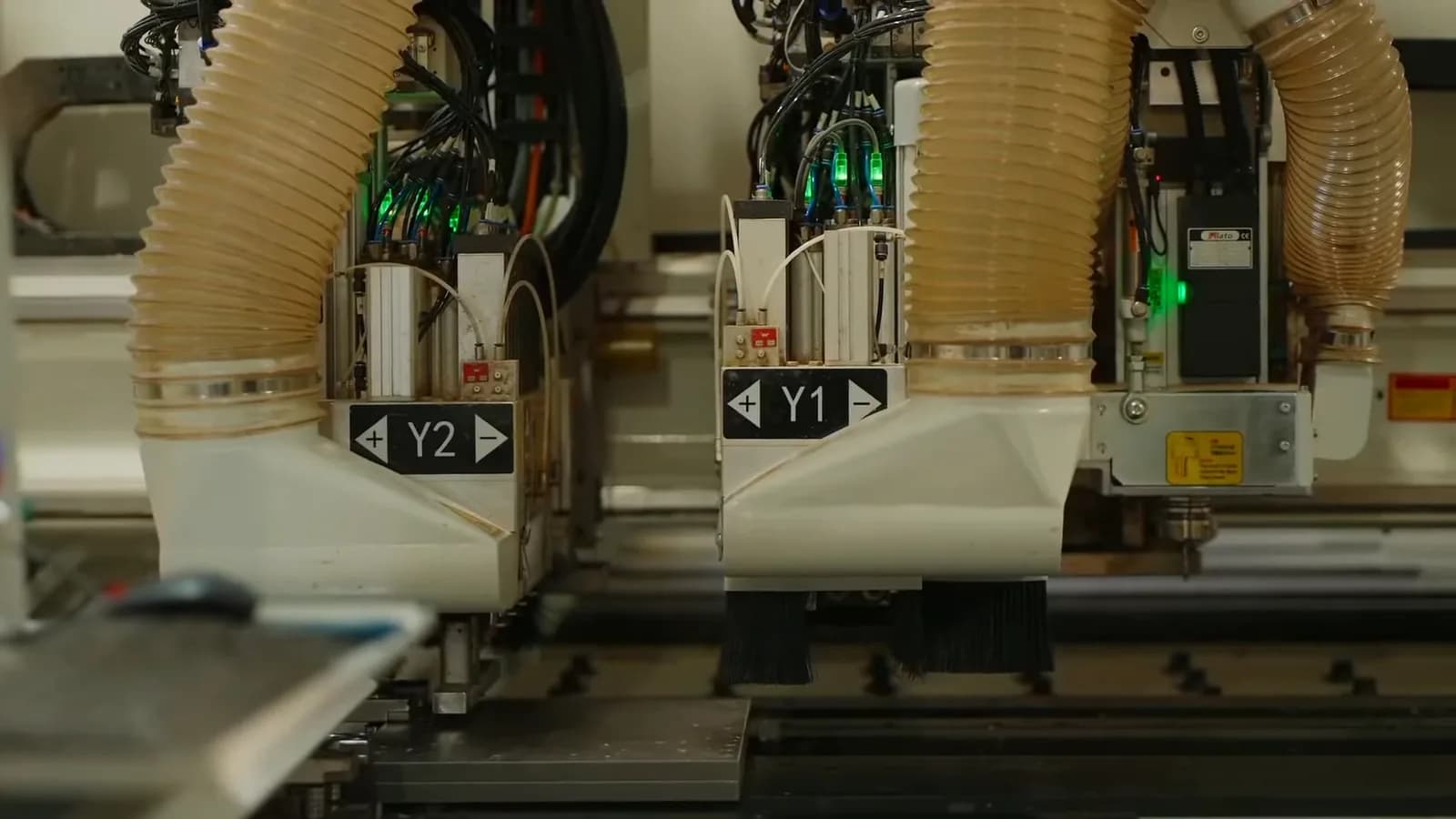

Присадку под петли мы делаем по чертежу. Отверстие 35 мм идёт по строке «33–40 мм» — 30 ₽ по партнёрскому тарифу и 45 ₽ по розничному, Ø5 под планку — по строке «до 10 мм». Одна петля целиком, чашка и два отверстия под планку, выходит 50 ₽ по партнёрскому тарифу и 75 ₽ по розничному.
Ещё два правила из условий работы. Типовая присадка под петли идёт вдоль первого размера детали в деталировке: у двери 716 × 396 мм петли встанут вдоль высоты, у той же двери, записанной 396 × 716, — вдоль ширины (о порядке размеров). И формат: присадку делаем в деталях до 1200 мм по одной стороне и до 2770 мм по другой — дверь шкафа 2190 × 596 мм в него входит.
Глубину отверстия в плите 16 мм не задавайте 14–15 мм: с обратной стороны вспучит ламинат. Чашка глубиной 11–13 мм в это правило укладывается.
Доводчик, угол открывания и петли для углов

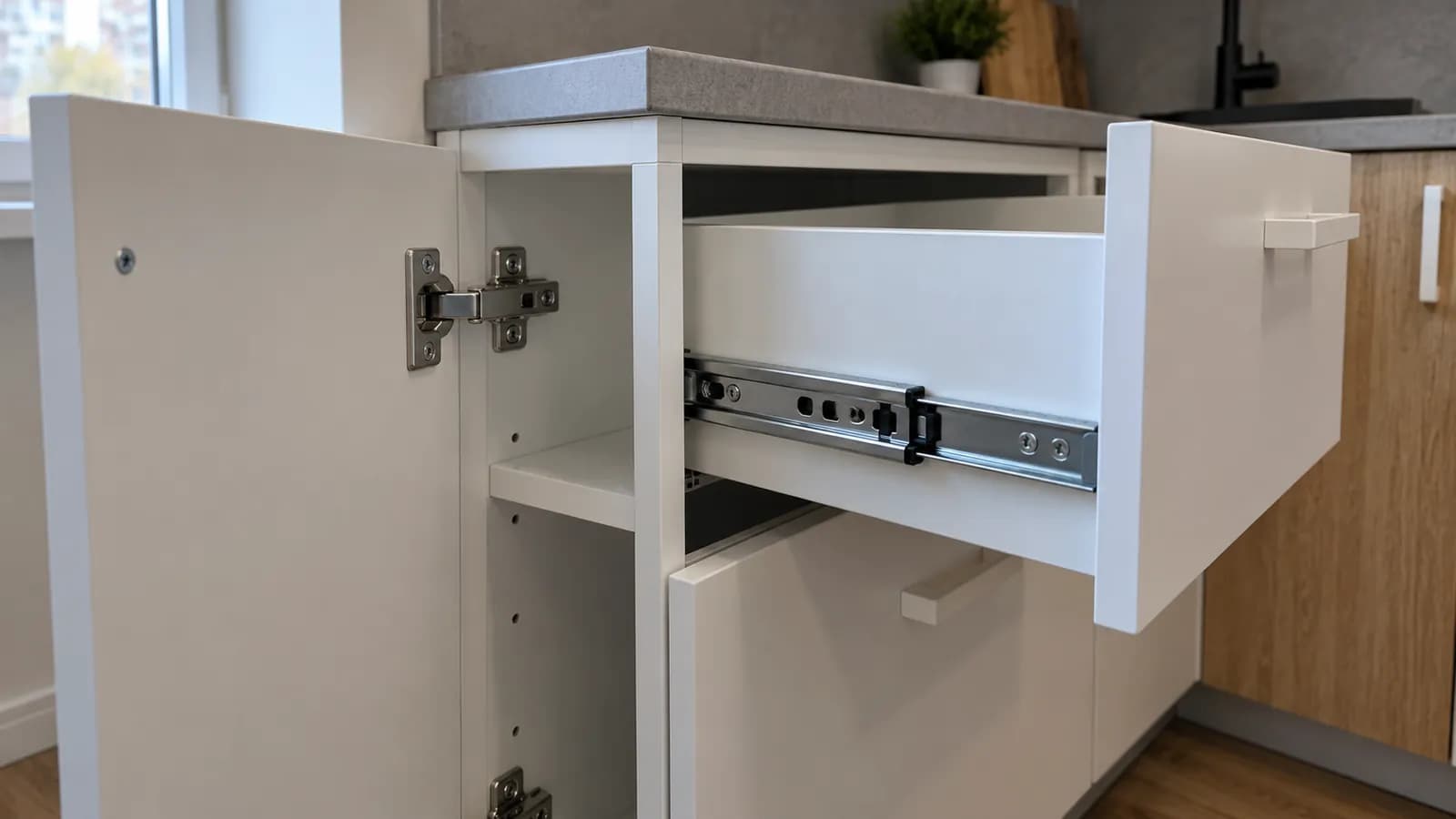

Доводчик мягко закрывает дверцу на последних сантиметрах, он встроен в петлю или ставится отдельно. На кухне мы бы брали петли со встроенным доводчиком. Оговорка: маленькую лёгкую дверцу два доводчика иногда не дают закрыть до конца — тогда на одной петле его отключают, если модель позволяет, или ставят её без доводчика.
Обычная петля открывает дверцу на 100–110°. Если за дверцей выдвижные ящики или корзины, нужна широкоугольная, примерно на 155–170°, — иначе дверца и петля перекроют часть проёма.
Для угловых модулей есть петли под фасад, который стоит к боковине не под прямым углом. Фасадам без ручек нужны петли без пружины под толкатель push-to-open — о нём ниже.
Сколько петель ставить на дверцу
Число петель зависит от высоты фасада и его веса. Квадратный метр ЛДСП 16 мм весит около 11 кг, так что дверь шкафа 2190 × 596 мм тянет уже на 14 кг. Распространённый ориентир для фасадов шириной до 600 мм из плиты 16–19 мм:
- высота до 900 мм — 2 петли
- 900–1600 мм — 3 петли
- 1600–2000 мм — 4 петли
- 2000–2400 мм — 5 петель
| Фасад | Размер, мм | Вес, около | Петель по ориентиру |
|---|---|---|---|
| Дверца верхнего модуля | 716 × 396 | 3,1 кг | 2 |
| Дверца нижнего модуля | 716 × 596 | 4,7 кг | 2 |
| Дверца пенала | 1396 × 596 | 9,2 кг | 3 |
| Дверь распашного шкафа | 2190 × 596 | 14,4 кг | 5 |
Широкий фасад, МДФ 19–22 мм или зеркало — это петля сверх ориентира по высоте. Когда петель не хватает, дверь со временем проседает и задевает соседнюю.
Направляющие для ящиков: какие бывают
От типа направляющих зависит, насколько ящик выдвигается, сколько выдерживает и — главное для деталировки — какой ширины его делать.
| Тип | Выдвижение | Что учесть |
|---|---|---|
| Роликовые | частичное, примерно на три четверти | недорогие, для лёгких ящиков; ящик немного люфтит |
| Шариковые (телескопические) | частичное или полное | самые ходовые на кухне; бывают с доводчиком и push-to-open; зазор обычно около 12–13 мм на сторону |
| Скрытого монтажа | обычно полное | ставятся под дно и не видны сбоку; ящик строят по схеме системы |
| С металлическими бортами (метабоксы и другие) | у метабоксов частичное, у дорогих систем полное | борта готовые, из плиты нужны дно, задняя стенка и фасад — по таблице производителя |
Длину берут по глубине корпуса — самую длинную, что помещается с учётом задней стенки. Направляющие обычно идут шагом 50 мм, и в нижний кухонный корпус глубиной 560 мм чаще всего ставят 500 мм; если сзади трубы или розетка — короче.
Полное выдвижение на кухне, на наш взгляд, оправдано: при частичном задняя четверть ящика остаётся в корпусе, и до неё приходится тянуться.
Почему ящик не входит в проём: считаем ширину
Ширину ящика считают от проёма между боковинами корпуса, а не от ширины модуля, и вычитают зазор под две направляющие — столько, сколько требует ваша модель. Пример — модуль 600 мм из ЛДСП 16 мм на шариковых направляющих с зазором 13 мм на сторону:
- Проём: 600 − 2 × 16 = 568 мм.
- Наружная ширина ящика: 568 − 2 × 13 = 542 мм.
- Передняя и задняя стенки — между боковинами ящика: 542 − 2 × 16 = 510 мм.
- Длина боковин ящика — по длине направляющей: 500 мм.
Частая ошибка — вычесть зазор из ширины модуля: 600 − 2 × 13 = 574 мм. Такой ящик шире проёма на 32 мм, ровно на две боковины корпуса, и не войдёт.
Шариковые направляющие точности не прощают: ящик на пару миллиметров уже — направляющая не входит в зацепление, шире — идёт туго. Размеры деталей ящика пишут готовыми, уже с кромкой (почему так).
С метабоксом считать ящик не нужно: размеры дна и задней стенки производитель даёт таблицей по ширине корпуса и длине направляющей — их и пишут в деталировку.
Подъёмники и газлифты для верхних шкафов
Фасад верхнего модуля можно не распахивать вбок, а поднимать. Самый простой вариант — газлифт: фасад висит на петлях сверху, газовая пружина поднимает его и держит открытым. Подъёмные механизмы сложнее: фасад уходит вверх параллельно корпусу, поворачивается над ним или складывается из двух половин.
Механизм подбирают по высоте фасада и его весу, у газлифтов сила указана в ньютонах. Фасад 356 × 596 мм из ЛДСП 16 мм весит около 2,3 кг, с ручкой больше. Слабый механизм не удержит фасад наверху, слишком сильный не даст закрыть — поэтому выбирают по таблице производителя. Если механизм уводит фасад вверх, проверьте, хватает ли места до потолка.
Ручки: межосевое расстояние и варианты без ручек
Ручку-скобу выбирают по межосевому — расстоянию между центрами крепёжных отверстий. Типовой ряд идёт с шагом 32 мм: 96, 128, 160, 192 мм и дальше. Сквозные отверстия под винты ручки, обычно Ø5 мм, можно заложить в присадку — строка «до 10 мм», 10 ₽ по партнёрскому тарифу и 15 ₽ по розничному за отверстие. Но только если ручки уже куплены: лишнее отверстие в фасаде не спрятать.
Профильная ручка ставится на торец фасада по всей ширине. Gola — профиль в корпусе вместо ручек, фасад открывают за край. Под неё корпус проектируют с самого начала: фасады ниже на высоту профиля, в боковинах вырезы под профиль по его схеме. Можно ли сделать их фрезеровкой в ваших деталях, уточните у менеджера до оформления.
Push-to-open — фасад открывается нажатием: толкатель в корпусе выдвигает его на несколько сантиметров. Дверям нужны петли без пружины, ящикам — направляющие с этой функцией. С доводчиком толкатель совмещают, только если система это предусматривает.
Навесы, опоры и крепёж
Верхний модуль висит на двух навесах в верхних углах корпуса. Навес цепляется за монтажную шину на стене или за крюки и регулируется по высоте и глубине — ряд модулей выставляют в линию после навески. Нагрузку на пару навесов указывает производитель, считайте её вместе с посудой. Если задняя стенка из ХДФ стоит внакладку, под крюк в ней нужен вырез — ламинированный ХДФ мы не сверлим, его делают при сборке.
Нижние модули ставят на регулируемые опоры, ими выравнивают кухню по полу. Спереди опоры закрывает цоколь — планка из ЛДСП или готовый профиль на клипсах.
| Крепёж | Отверстия | Что учесть |
|---|---|---|
| Конфирмат 7 × 50 | в одной детали — сквозное Ø7 в пласти, в другой — Ø5 в торце, на глубину около 35–40 мм | основной крепёж корпуса; шляпку закрывают заглушкой |
| Эксцентриковая стяжка | в одной детали — Ø15 в пласти и Ø8 в торце, в другой — отверстие в пласти под шток | снаружи не видна, корпус можно разобрать |
| Шкант 8 × 30 | Ø8 — в торце одной детали и в пласти другой | фиксирует положение деталей; ставят на клей в паре со стяжкой |
| Полкодержатель | Ø5 в пласти | ряд отверстий с шагом 32 мм позволяет переставлять полки |
В торец мы сверлим только Ø5 и Ø8 глубиной до 40 мм — под конфирмат, шкант и стяжку этого хватает. Глубина по пласти задаётся целыми миллиметрами, размеры отверстий — от одной базы, одного угла детали. Подробнее — в статье о присадке.
Фурнитуру можно взять у нас вместе с деталями
Мы собираем фурнитуру Boyard, Hettich, GTV и Firmax комплектом к заказу: направляющие, петли, подъёмники, ручки, крепёж и опоры. Подбираем по спецификации из вашей деталировки или модели B3D, а если её нет — по списку позиций. Цену и срок называем по запросу, комплект уезжает в одной отгрузке с деталями — подробнее о комплектации фурнитурой.
Онлайн-конструктор (бета) сразу считает цену деталей, работ цеха и фурнитуры: по умолчанию петли — Hettich Sensys, ящики — на направляющих Hettich Quadro V6, серию направляющих можно сменить в меню модуля. Если у какой-то позиции цены пока нет, смета помечена неполной, а в PDF проекта позиция стоит строкой «нет цены» — её уточняет менеджер. Типовые размеры модулей — в статье о кухонных модулях, шкаф целиком — в статье «Шкаф из ЛДСП своими руками».
Если покупаете фурнитуру сами, купите её до того, как отдавать деталировку: ширина ящиков, отверстия под планки и ручки считаются от конкретной модели, а не от «примерно такой же».
